Firma Sunnen Product Co. specjalizująca się od prawie stu lat swojej działalności w technologii honowania otworów i wałków uzupełniła portfolio o technologię głębokiego wiercenia. Technologia głębokiego wiercenia wraz z asortymentem narzędzi i oprzyrządowaniem pochodzą z firmy BTA Heller, która od lat pięćdziesiątych była czołowym ich dostawcą na terenie USA. Była znana także w Europie pod nazwą American Heller. Sunnen Product Co. po przyłączeniu aktywów BTA Heller stał się zintegrowanym dostawcą kompletnych rozwiązań technicznych w zakresie obróbki otworów – od pełnego materiału do gotowego otworu w najwęższej tolerancji wymiarowej, z najmniejszymi odchyłkami błędów kształtu i najwyższymi wymaganiami w zakresie chropowatości i powierzchni.

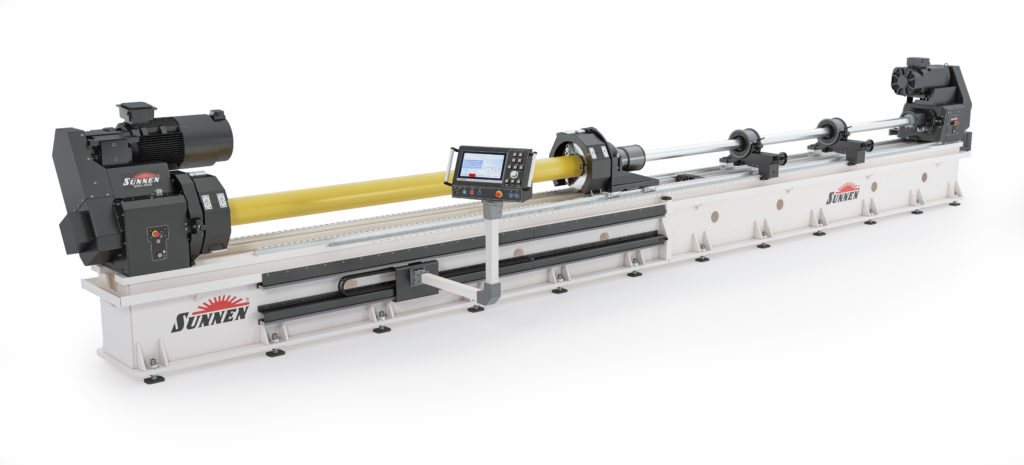

Nowoczesna technologia głębokiego wiercenia wymaga zastosowania, dla jej optymalnego wykorzystania w procesie produkcyjnym odpowiedniej obrabiarki. Z tego powodu firma Sunnen wprowadziła na rynek nowy model wiertarki do głębokiego wiercenia. Maszyna SHDD jest nowoczesną obrabiarką, w której konstrukcji uwzględniono wymagania i doświadczenia z wielu gałęzi przemysłu, gdzie stosowane jest głębokie wiercenie. Typoszereg standardowych maszyn obejmuje modele o następującej maksymalnej długości obrabianego otworu:  2m (SHD-2500D), 4m(SHD-4500D) i 6m(SHD-6500D).

Charakterystyka wiertarki SHD(  )D i jej parametry techniczne są następujące:

• Sztywny korpus obrabiarki wykonany w technologii spawanej
• Mocne uchwyty trójszczękowe
• Wrzeciennik narzędziowy z napędem o mocy 67 kW (90 KM)
• Wrzeciennik części obrabianej z napędem o mocy 38 kW (50 KM)
• Serwomechanizm elektryczny firmy Beckoff w napędzie posuwu. Śruba toczna o średnicy:

– 80mm (3.15”) dla maszyn SHD-2500D / SHD-4500D

– 100mm (3.84”) dla maszyny SHD-6500D

• Prowadnice toczne Bosch-Rexroth o rozmiarze 55mm (2.16”)
• Układ sterowania PC firmy Beckoff z ekranem dotykowym 394mm(15.5”)
• Przemieszczenie części obrabianej realizowane przy pomocy zespołu zębatka – zębnik.
• Systemy automatycznego smarowania śruby tocznej, prowadnic i zębatki
• Klimatyzator szafy elektrycznej zapewnia stabilne warunki pracy dla podzespołów elektronicznych.
• Standardy bezpieczeństwa obsługi i pracy dzięki zastosowaniu kurtyny świetlnej, osłon z łącznikami i stopu awaryjnego. Maszyna posiada oznaczenie CE.

Wiertarka została wyposażona w układ sterowania PLC firmy Beckoff z dedykowanym do procesu wiercenia programem sterującym. Menu interfejsu operatora jest przejrzyste i intuicyjne przez co obsługa maszyny i sterowanie procesem obróbki są bardzo łatwe. Najważniejsze cechy i zalety układu sterowania są następujące:

• Kolorowy ekran dotykowy o rozmiarze 394mm (15.5”)
• Graficzne i cyfrowe wskaźniki na ekranie interfejsu operatora pokazują położenie narzędzia, siłę posuwu, obciążenie narzędzia, ciśnienie i przepływ oleju
• Wolny start posuwu,
• Układ zabezpieczenia narzędzia przed przeciążeniem,
• Ekran diagnostyczny maszyny,
• Port USB dla zewnętrznej archiwizacji programów,
• Jednostki parametrów programu w milimetrach i calach,
• Pojemność pamięci programów umożliwia archiwizację do 500 ustawień maszyny,
• Polski język komunikacji interfejsu operatora.

Olej wiertarski odgrywa znacząca rolę w procesie głębokiego wiercenia. Zarówno ilość dostarczanego do strefy obróbki oleju jak i jego czystość decydują o prawidłowym przebiegu procesu. Na wyposażeniu wiertarki SHD (  )D znajduje się agregat oleju wiertarskiego składający się ze zbiornika o odpowiedniej pojemności, zespołu filtracji i agregatu chłodzenia oleju.

Podstawowe parametry agregatu oleju wiertarskiego są następujące:

• Dwukomorowy zbiornik na olej brudny i czysty o pojemności maksymalnej 6245 litrów(1650 gal) i pojemności operacyjnej 3765 litrów(1000 gal)
• Spawana konstrukcja zbiornika z blachy o grubości 4,75mm(0,187”). Podwójne ściany opcjonalnie
• Zespół filtracyjny o dużym przepływie i dokładności filtrowania 10..m
• Śrubowa pompa oleju o maksymalnym przepływie 757 l/min (200gal/min) i ciśnieniu 5,2MPa
• Filtr wejściowy 70μm
• Chłodziarka oleju
• Automatyczny miernik poziomu oleju

Wiertarka SHD(   )D jest także wyposażona w transporter wiórów, a opcjonalne w kruszarkę wiórów i wirówkę do usunięcia z nich oleju wiertarskiego.
